Puristusjouset
Kartiojouset
Puristusjouset 1
Puristusjouset 1

Puristusjouset

Näytä tuotteet Pyydä tarjous tai kysy lisätietoa

Laaja valikoima puristusjousia 0,15 mm lankahalkaisijasta aina 12 mm lankahalkaisjaan asti.

CAD / PDF -tiedostojen lataaminen. Valitse alasvetovalikosta yllä haluttu tiedostomuoto ja klikkaa sitten CAD/PDF -ikonia tuotetaulukosta haluamasi tuotteen kohdalta. Latauksen tila näkyy alasvetovalikon vieressä. Kun tiedosto on latautunut, klikkaa alla olevaa ikonia ladataksesi sen koneellesi. Huomaathan, että voit ladata vain yhden tiedoston kerrallaan.
Lataa valmis tiedosto kuvakkeesta.

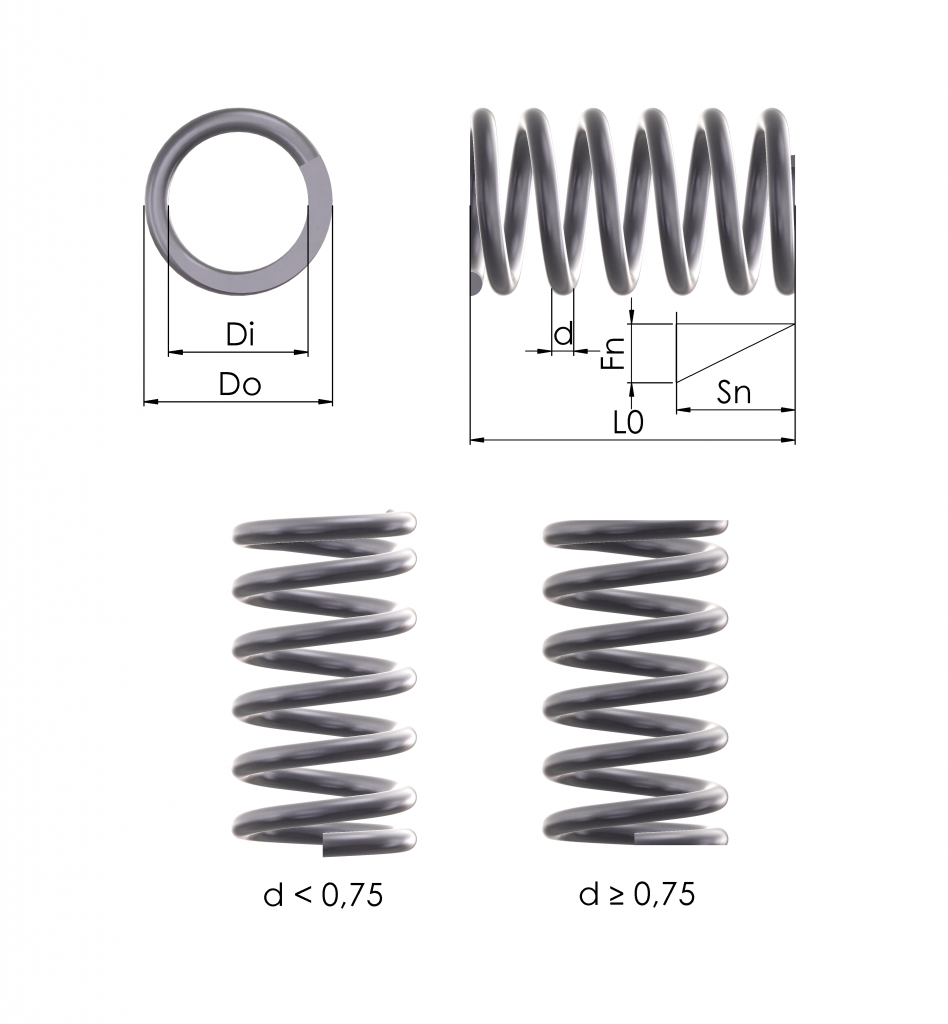

LYHENTEET
d = langan halkaisija
Di = sisähalkaisija
Do = ulkohalkaisija
L0 = vapaa pituus [mm]
Sn = suurin sallittu puristuma [mm]
Fn = voima max.puristumalla
c = jousivakio N/mm
if=joustava kierrosluku [kpl]]
ig=kokonaiskierrosluku [kpl]

Jousivoima voidaan laskea kertomalla haluttu
puristuma (s) jousivakiolla (c) F = s * c

MATERIAALI
Jousiteräs EN 10270-1-SM
Max. käyttölämpötila = 120 °C

Ruostumaton teräs EN 10270-3-1.4310-HS
Max.käyttölämpötila = 250 °C

KIERTOSUUNTA
Oikea

PÄIDEN MUOTO
Langan paksuus ≤ 0,75 päät ajettu yhteen ei hiottu
Langan paksuus >0,75 mm päät ajettu yhteen ja hiottu

VALMISTUS JA TOLERANSSIT
Din 2095 lk.2 mukaan

PINTAKÄSITTELY
Pintakäsittelyt tarjottavissa erikseen.
