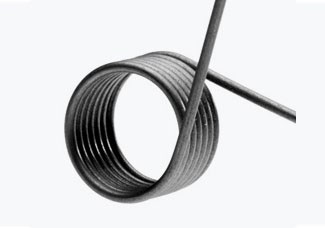

Vääntöjouset

Näytä tuotteet Pyydä tarjous tai kysy lisätietoa

CAD / PDF -tiedostojen lataaminen. Valitse alasvetovalikosta yllä haluttu tiedostomuoto ja klikkaa sitten CAD/PDF -ikonia tuotetaulukosta haluamasi tuotteen kohdalta. Latauksen tila näkyy alasvetovalikon vieressä. Kun tiedosto on latautunut, klikkaa alla olevaa ikonia ladataksesi sen koneellesi. Huomaathan, että voit ladata vain yhden tiedoston kerrallaan.

Lataa valmis tiedosto kuvakkeesta.

Näytä suodattimet

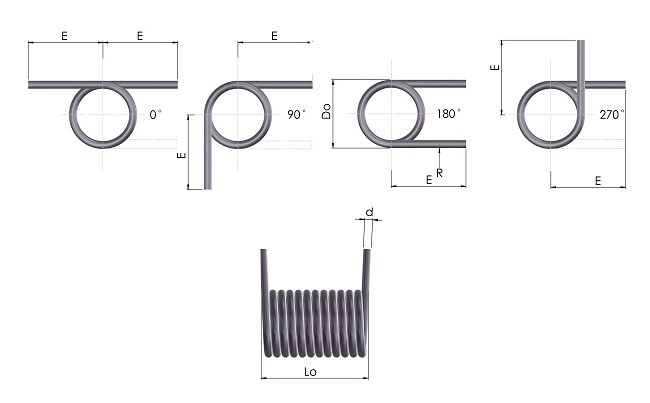

Lyhenteet

d = Langan halkaisija [mm]
Do = Jousen ulkohalkaisija [mm]
T = Max. tuurnan halkaisija [mm]
E = Vääntövarren pituus [mm]
M = Momentti max vääntökulmalla [Nmm]
Lo = Jousirungon pituus [mm]
VK = Vääntökulma momentilla M [aste]
c = Jousivakio, Nmm/aste
Materiaali ruostumaton teräs EN 10270-3-1.4310

Huomioitavaa
Vääntöjousta kuormitetaan pääsääntöisesti kiertosuuntaa vastaan. Yleensä jousikierukka on ohjattava akselilla tai vastaavalla. Huomioi että jousen sisämitta pienenee jousta jännitettäessä, joten jousen ja akselin väliin on jäätävä riittävä välys.
Max. käyttölämpötila: 250 °C

Vääntömomentti
Jousen vääntömomentti voidaan laskea kertomalla voima momenttivarren pituudella
[M = F x A] momentin yksikkö on Nmm
