Näytä tuotteet Pyydä tarjous tai kysy lisätietoa

Laaja valikoima vetojousia 0,20 mm lankahalkaisijasta aina 10 mm lankahalkaisjaan asti.

CAD / PDF -tiedostojen lataaminen. Valitse alasvetovalikosta yllä haluttu tiedostomuoto ja klikkaa sitten CAD/PDF -ikonia tuotetaulukosta haluamasi tuotteen kohdalta. Latauksen tila näkyy alasvetovalikon vieressä. Kun tiedosto on latautunut, klikkaa alla olevaa ikonia ladataksesi sen koneellesi. Huomaathan, että voit ladata vain yhden tiedoston kerrallaan.
Lataa valmis tiedosto kuvakkeesta.

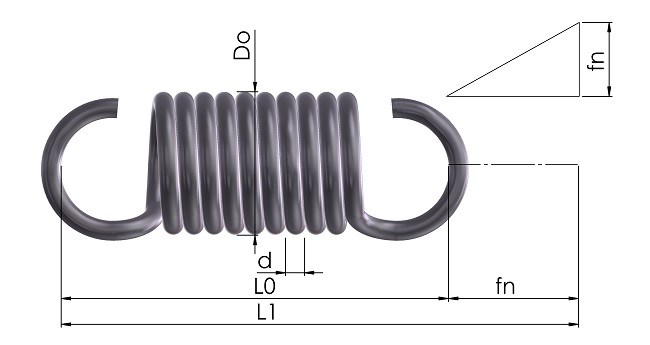

LYHENTEET

d = langan halkaisija [mm]
Do = ulkohalkaisija [mm]
L0 = vapaa pituus [mm]
fn = suurin sallittu venymä [mm]
c = jousivakio [N/mm]
if = joustava kierrosluku
F0 = esijännitysvoima eli voima, joka tarvitaan ennen kuin jousi alkaa venyä [N]
L1 = suurin sallittu pituus dynaamisella kuormituksella [mm]
F = jousivoima [N]

Voit laskea jousivoiman seuraavasti: Joustomatka (mm)*jousivakio (c) + esijännitys (Fo)

MATERIAALIT

Jousiteräs EN 10270-1-SM
Max. käyttölämpötila: 120 °C

EN 10270-3-rst
Max. käyttölämpötila: 250 °C

TOLERANSSIT
Mitoitus ja voimat DIN 2097 lk. 2 mukaan

PÄIDEN MUOTO
Saksalainen kokokoukku
